Для разработки мнемосхем технологических процессов в SCADA системе IGSS используется объектно-ориентированный подход. Такой метод отвечает общемировым тенденциям развития способов проектирования, обеспечивает более простую и понятную для инженера разработку проекта, в значительной мере снижает затраты времени.
В отличие от других систем,
стоимость лицензии SCADA системы IGSS определяется не количеством тэгов данных, а числом объектов, которые
использует разработчик для управления соответствующим числом реальных элементов техпроцесса. В одном объекте SCADA системы IGSS можно определить целый набор свойств и параметров (до 10 тэгов данных), позволив визуализировать и управлять работой одного или сразу нескольких объектов проектируемого технологического комплекса (насос, клапан, привод и т.п.). Такой вид лицензирования позволяет компании - системному интегратору, при условии рационального использования функциональности SCADA системы IGSS, экономить значительные средства на стоимости лицензии внедряемой SCADA системы.
Cистема IGSS построена по принципу все-в-одном,
в распоряжении разработчика и пользователя SCADA:
- мощный модуль отчетов;
- любой из 70+ драйверов обмена данными на выбор (в т.ч. OPC, ODBC, SQL);
- модули обслуживания оборудования, учета и подтверждения действий операторов, планирования работ;
- интеграция видеоданных;
- различные виды резервирования;
- поддержка мультиэкранных решений;
- информирование и управление по SMS, E-mail, Internet;
- групповое редактирование свойств объектов
- модуль виджетов оператора;
- встроенная симуляция и
многие другие функции..
Для наглядной иллюстрации вышеописанной функциональности и практичности SCADA системы IGSS рассмотрим,
как можно отобразить состояния до 20 аналоговых сигналов (20 тэгов данных), используя
только 3 объекта системы IGSS. Это
типичная для АСУ ТП задача при контроле значений температур, давлений и других аналоговых параметров.
В качестве тестового оборудования выбраны два восьмиканальных модуля аналогового ввода Korenix Jet I/O 6510 с интерфейсом Ethernet. Обмен данными между SCADA системой IGSS и модулями Korenix осуществлялся по локальной сети Ethernet с помощью протокола Modbus/TCP.

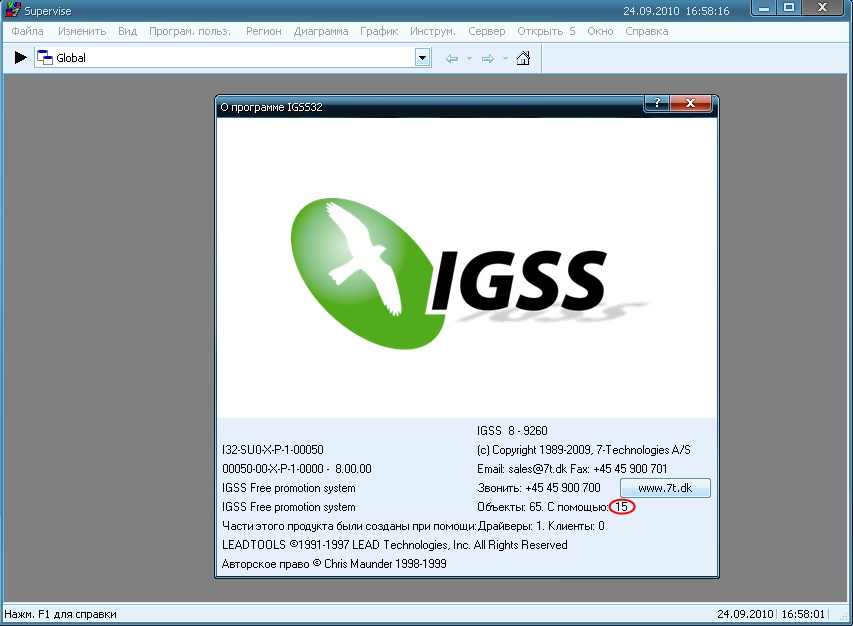

Для визуализации аналоговых сигналов в SCADA системе IGSS созданы 3 объекта: 1 табличный объект (10 тэгов) для первого модуля, 1 табличный объект (10 тэгов) для второго модуля и 1 объект-мнемосхема для отображения графической информации. Для тестирования мы воспользовались бесплатной полнофункциональной версией SCADA системы IGSS на 50 объектов. Как видно из рисунка 1 (поле “Объекты:65”), каждая версия системы IGSS фактически содержит на 15 объектов больше заявленной – это обусловлено наличием в пустом проекте 15 системных объектов (поле “С помощью:15”), использующихся для работы SCADA системы IGSS.
Рис. 1. Количество
используемых объектов в пустом проекте SCADA системы
IGSS

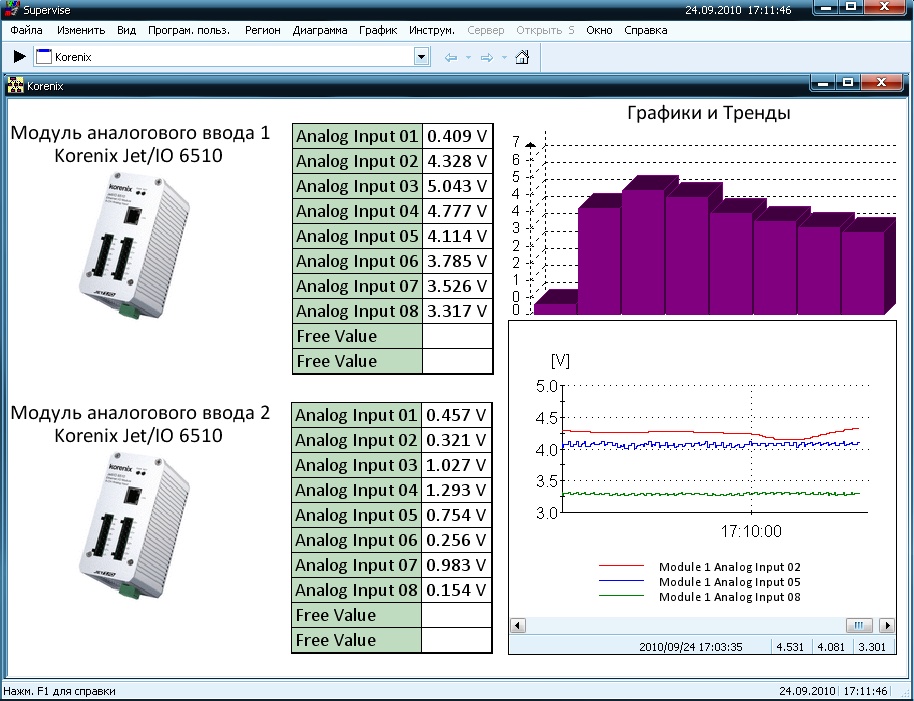

Пример мнемосхемы работы модулей, показан на рисунке 2. В таблицах отображаются значения аналоговых входов соответствующих модулей, на графиках строятся кривые по выбранным значениям
Рис. 2 Мнемосхема работы модулей Korenix

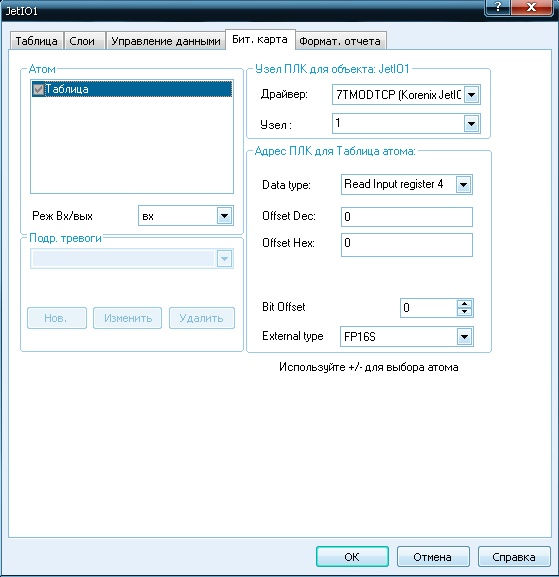

Использование табличного объекта SCADA системы IGSS чрезвычайно эффективно для отображения больших массивов информации из PLC или модулей УСО, в которых данные размещаются последовательно по адресам, и позволяет отобразить до 10 аналоговых тэгов одним объектом, а также обеспечивает очень простое и быстрое конфигурирование – для всего массива данных указывается только адрес первого по-порядку адреса PLC (рис. 3).
Рис. 3. Адресация таблицы тэгов в SCADA системе IGSS

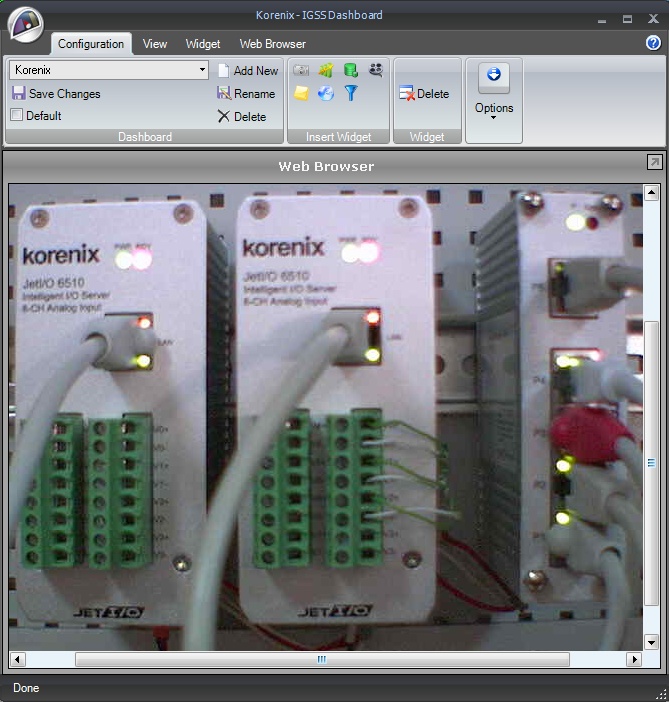

Для демонстрации возможностей интеграции системы видеонаблюения через модуль виджетов оператора Dashboard, выполняется видеонаблюдение в реальном времени за состоянием модулей Korenix через IP видеокамеру CAS - 700 (рис. 4).
Рис.4 Видеонаблюдение через виджет Dashboard

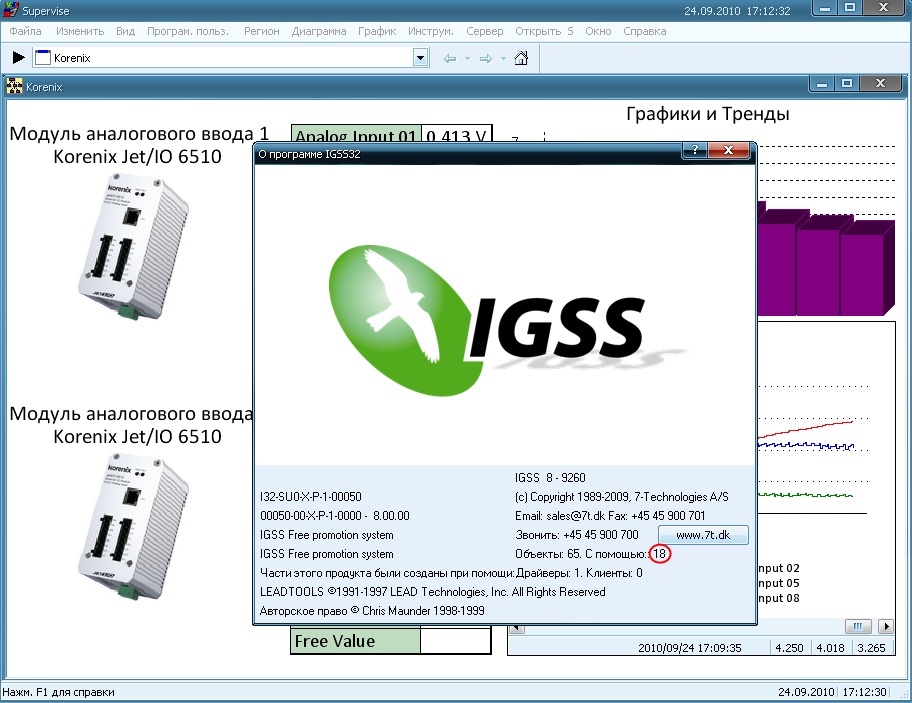

Как видим, использование всего 3 объектов SCADA системы IGSS, позволило отобразить значения, построить диаграммы и графики для 20 тэгов данных, при этом сохранен весь функционал SCADA системы IGSS, все данные архивируются, по ним можно вывести функциональный отчет, отправить его на печать или по электронной почте. На рисунке 5 видно, что по сравнению с пустым проектом, число используемых объектов SCADA системы IGSS изменилось с 15 на 18 (поле “С помощью:18”). При этом разработчику доступно 47 неиспользованных объектов.
Рис.5 Количество
используемых объектов в готовом проекте SCADA системы IGSS
Очевидно, что при грамотном подходе к разработке проекта в SCADA системе IGSS, четком структурировании данных и использовании всего функционала программы - создание качественной системы визуализации и управления технологическими процессами окажется намного выгоднее и эффективнее по времени и стоимости, чем на основе других систем SCADA.
Например, при рациональной
компоновке адресов PLC, небольшая версия SCADA системы IGSS
с лицензией на 100 объектов может контролировать
до 1000 тэгов данных! При этом функциональность остается одинаковой
для всех версий SCADA системы IGSS - как для самых малых на 100 объектов, так и для сверхбольших на 400 000 объектов.
Предварительное планирование – ключ к успешному использованию SCADA системы IGSS. В этом разработчику и клиенту может помочь краткий
Контрольный Список
для создания проекта в IGSS, доступный по указанной ссылке. Выполнение всего 11 пунктов это списка гарантированно избавит разработчика от возможных ошибок и потерь времени. Базовые навыки по работе со SCADA системой IGSS можно легко приобрести, ознакомившись с документами
Начальное Руководство
и Быстрый Старт. В них в доступной форме изложены все принципы работы со SCADA системой IGSS. Однако самую лучшую помощь окажет серия из 27
Видео Тренингов
по SCADA системе IGSS, очень подробно, а главное наглядно, демонстрирующих начинающему пользователю все многочисленные возможности системы IGSS. Имея в своем распоряжении
Демо-Версию IGSS и вышеуказанные справочные материалы, разработчик может смело экспериментировать, воплощая в SCADA проекты свои самые смелые идеи без каких-либо ограничений!
|
