Компанией „СОЛИТОН” выполнен проект системы автоматизации и
диспетчеризации торгово-развлекательного комплекса в г. Киеве.
3-х этажное здание комплекса имеет общую площадь 5000 м2.
Комплекс инженерных систем
здания включает:
- систему вентиляции и кондиционирования воздуха, тепловые
завесы;
- систему холодоснабжения;
- теплопункт;
- систему антиоблединения;
- насосы водоснабжения, канализационные насосы;
- лифты и эскалаторы;
- систему энергоучета.
В системе инсталлированы датчики температуры воды, воздуха,
относительной влажности TEP, TEHR, KLU 100 с выходом
0-10В/4-20мА (Produal);
датчики давления NAH (Trafag);
датчики затопления ENW (BTR
Netcom).
Для автоматизации инженерного оборудования использованы свободно
программируемые контроллеры
DirectLOGIC DL06 с
дополнительными модулями расширения. В систему подключена
автоматика приточно-вытяжных установок на основе контроллеров
Сегнетикс.
Верхний уровень системы диспетчеризации включает сервер с одной
операторской станцией и дополнительную операторскую станцию
SCADA системы IGSS. Контроллеры
подключены к серверу системы по сети RS-485.
Коммуникационный интерфейс
Modbus RTU.
Графический интерфейс операторского терминала обеспечивает
простой контроль, диагностику инженерных систем, изменение
параметров работы. Интерфейс разработан ООО „СОЛИТОН” на основе
системы IGSS по техническому заданию заказчика.
SCADA система IGSS обеспечивает непрерывную регистрацию
параметров систем, таких как температура и влажность воздуха,
температура и давление воды, количество потребляемой
электроэнергии, воды и других в базе данных реального времени.
Система также регистрирует события и действия диспетчера в
журнале событий.
Диспетчер может просмотреть зарегистрированные и текущие
параметры в виде графиков и таблиц. На графики могут быть
выведены детальные данные о потреблении ресурсов, ключевые
параметры работы оборудования за выбранный промежуток времени.
Анализ таких данных важен для выбора энергоэффективных режимов
работы оборудования.

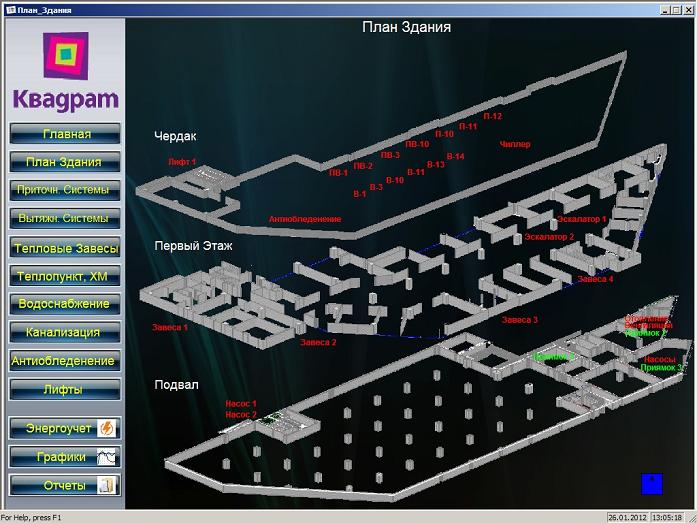

Интуитивно понятные активные мнемосхемы IGSS упрощают
визуализацию состояния инженерного оборудования. Изменения
режимов работы оборудования, выход параметров, например давления
воды, за предварительно назначенные границы фиксируются в
журнале. Журнал активных тревог обеспечивает диспетчера
оперативной информацией о важных событиях. Сообщение о тревоге
сопровождается звуковым сигналом или голосовым сообщением.
Встроенная система отчетов IGSS предоставляет возможность
настройки и печати отчетов о работе инженерных систем,
потреблении ресурсов за выбранный период.
Модуль техобслуживания IGSS позволяет настроить систему
оповещений о необходимых работах по техническому обслуживанию и
регламентных работах по наработке оборудования или при выходе
определенных параметров за пределы уставок.
В систему диспетчеризации может быть подключено оборудование с
другими коммуникационными интерфейсами, например LON, KNX,
BACnet, M-bus и т.п., через Modbus-шлюзы (Intesis)
или через мультипротокольный OPC сервер
DoMooV (Newron Systems). Кроме того, система IGSS имеет
более 80 встроенных промышленных
коммуникационных драйверов
для контроллеров, частотных регуляторов и другого оборудования.
Применение промышленной SCADA IGSS
в системе диспетчеризации здания обеспечивает простую
визуализацию процессов, интеграцию оборудования с различными
коммуникационными протоколами, предоставляет возможности
встроенной системы отчетов и модуля технического обслуживания
инженерного оборудования здания.
Непрерывный контроль потребляемых зданием ресурсов и параметров
работы инженерных систем предоставляет заказчику возможность
снижения затрат при повышении надежности эксплуатации здания. |
