05.02.2016

Проект системи прецизійного охолодження виробничого обладнання для промислового підприємства реалізований ТОВ "ІВІК".

В системі використані: пул з шести повітряних теплових насосів що ревересуються (HeatGuard виробництва ІВІК), з використанням зовнішніх блоків Mitsubishi Heavy Industries; дві "сухі" градирні для реалізації функції "free cooling" у холодний період; регульовані циркуляційні насоси Grundfos з підтриманням постійної витрати холодоносія; пул з 3-х неавтономних прецизійних кондиціонерів повітря.

Загальна потужність системи складає: по холоду 125кВт, по теплу 150 кВт.

Технологічні рішення, у яких застосоване 2-х стадійне якісне регулювання температури, дозволяють забезпечувати технологічне обладнання та неавтономні кондиціонери повітря холодоносієм з стабільною температурою (точність регулювання +/-0,2°С). В теплий період це відбувається за допомогою теплових насосів у режимі охолодження, та за допомогою сухих градирень в холодний період (free cooling). Під час роботи системи у режимі "free cooling" в холодний період, тепловими насосами здійснюється теплопостачання адміністративної будівлі підприємства.

Для управління технологічним обладнанням системи прецизійного охолодження розроблена система автоматизованого управління, яка забезпечує:

автоматичне резервування та почергову роботу циркуляційних насосів, прецизійних кондиціонерів та теплових насосів; вимірювання критичних параметрів системи дубльованими датчиками з контролем розходження показників; контроль точності позиціонування регулюючих клапанів; безперебійне холодопостачання критичних виробничих процесів.

Система автоматизованого управління розроблена за підтримки ТОВ "СОЛіТОН" на основі вільно програмованих BACnet контролерів Delta Controls і модулів вводу/виводу METZ CONNECT, та включає близько 70 каналів вводу/виводу.

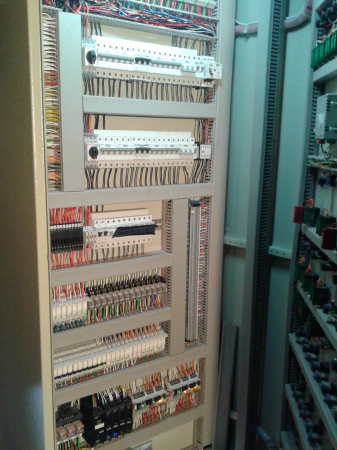

Шафа системи автоматизованого управління технологічним обладнанням
