- EnteliSYSTEM - инновационная
BACnet платформа для систем управления
зданиями (BMS),
разработанная компанией Delta Controls
для автоматизации и диспетчеризации систем отопления, вентиляции,
кондиционирования воздуха, освещения, систем контроля
доступа, видеонаблюдения, других инженерных систем
и систем безопасности
- Система обеспечивает интеграцию и согласованную работу
оборудования и систем различных производителей, включает датчики, контроллеры,
операторские панели, коммуникационные модули,
программное обеспечение

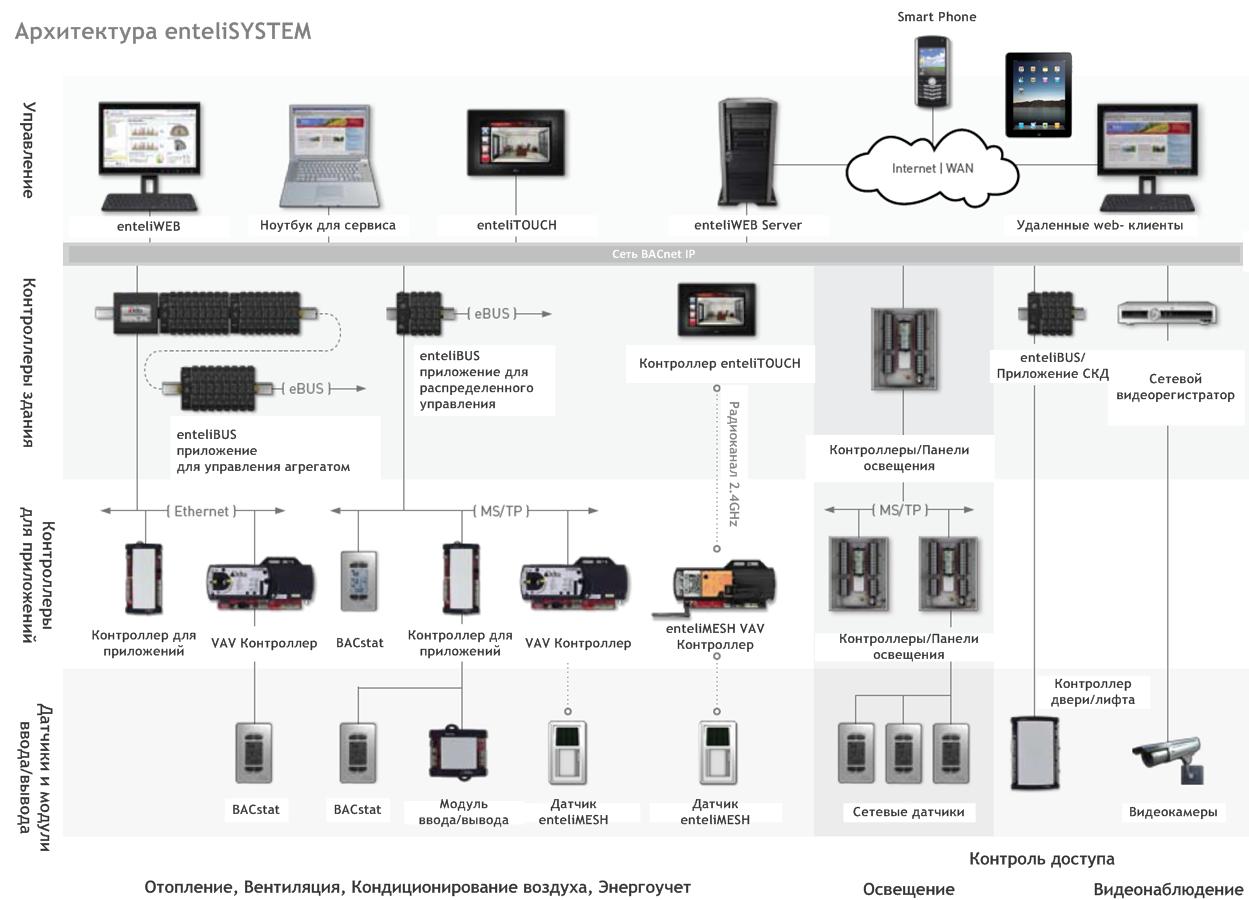

Архитектура системы
enteliSYSTEM
Архитектура системы
enteliSYSTEM |
увеличить
Контроллеры
и модули ввода/вывода
enteliBUS

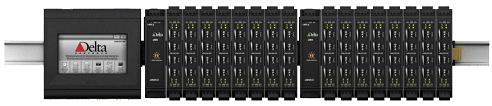

Платформа модульных свободно программируемых контроллеров enteliBUS включает три типа контроллеров,
модули входов/выходов, расширители и контактные шины. Система монтируется на DIN
рейку и может расширяться путем подключения к контроллеру до 8 расширителей
с модулями ввода/вывода.
Модульный дизайн с расширяемыми входами/выходами предоставляет возможность гибкой автоматизации, как небольших систем, так и систем с большим количеством I/O, управляемых одним контроллером.
Как роутер BACnet, enteliBUS поддерживает многие коммуникационные интерфейсы, включая BACnet/IP, BACnet over Ethernet, BACnet MS/TP и Delta LINKnet.
Мощные свободно программируемые контроллеры разработаны на основе 32-битного RISC-процессора ARM9 240MHz,имеют память SDRAM 32MB, флэш-память 64MB и порт для внешней
карты памяти SD/SDIO.
Контроллеры поддерживают коммуникационные протоколы BACnet IP, BACnet Ethernet, BACnet MS/TP и Delta LINKnet.
Контроллеры могут работать и как шлюзы для
подключения сетей контроллеров с протоколом Modbus.
контроллер eBCON (RU)
модули
eBM-404 (RU)
| eBM-440 (RU)
| eBM-800 (RU)
| eBM-D400R4
(RU) |
eBM-D800 (RU) |
eBX (EN)
eneliBUS (RU) |
компоненты
enteliBUS (EN)
|
Delta Controls BMS enteliBUS
Беспроводные
контроллеры и датчики enteliMESH
Система еnteliMESH состоит из датчиков, контроллеров, репитеров, поддерживающих беспроводные коммуникации на основе открытого протокола Zigbee, позволяет гибко изменять конфигурацию при необходимости перепланировок и изменения пространства в здании.
В системе применяются беспроводные датчики температуры с гибридным питанием. Датчики могут использовать для работы энергию окружающего освещения, или встроенные литиевые аккумуляторы. Каждый датчик имеет вход для внешнего датчика температуры или контакта и может применяться, в том числе, в серверных, дата-центрах.
Контроллеры enteliMESH с беспроводными коммуникациями могут применяться для управления фан-койлами, тепловыми насосами, крышными и небольшими приточно-вытяжными установками.
Беспроводные коммуникационные модули eM-MBUS предназначены для работы с тепло-, водосчетчиками,
поддерживающими протокол MBUS.
Обмен данными с
контроллерами enteliBUS может выполняться
выполняется через модуль DFM-ZBEE (LINKnet)
или операторскую панель
enteliTOUCH (BACnet IP, BACnet Ethernet).
enteliMESH
DFM-ZBEE (EN) |
Delta Controls enteliMESH
Операторские панели
enteliTOUCH

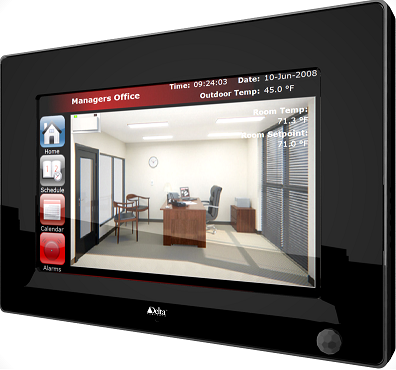

Цветная сенсорная операторская панель enteliTOUCH имеет широкоформатный экран с диагональю 7”. Для обмена данными с сетью контроллеров в локальной сети используется протокол BACnet. Кроме того, панель может функционировать как координатор в беспроводной сети enteliMESH. Панель имеет встроенный датчик температуры и дополнительно может включать датчики влажности и движения.
Панель, также, поддерживает функции свободно программируемого контроллера BACnet. Возможность управления входами, выходами, переменными, планировщиками, календарями и трендами предоставляет возможность
полнофункциональной автоматизации
различных систем.
Встроенный веб-сервер обеспечивает
удаленный мониторинг и управление через обычный веб-броузер.
EnteliTOUCH может применяться как основной интерфейс во многих приложениях, таких как конференц-центры, отели, VIP резиденции, для управления микроклиматом и освещением в коммерческих зданиях.
enteliTOUCH
(RU)
|
