Контроллеры Eliwell Energy XT Pro
|
 |
|
|
|
|
|
- Energy XT PRO - серия свободно
программируемых контроллеров,
модулей расширения, дисплеев и ПО,
разработанных фирмой Eliwell (Италия).
Контроллеры построены на базе 16-битного
микропроцессора и представляет
собой надежную промышленную
платформу для автоматизации
систем с большим количеством
входов/выходов и сложными
алгоритмами управления, которые
разрабатываются по
индивидуальным техническим
заданиям заказчиков и
пользователей. Коммуникационные
протоколы CAN и Modbus RTU
- В серию Energy XT PRO входят:
- многоканальные сетевые
контроллеры EXTM четырех
модификаций
- два типа модулей расширения EXTE
- графический экран-клавиатура
EXTK
- инструментальное программное
обеспечение

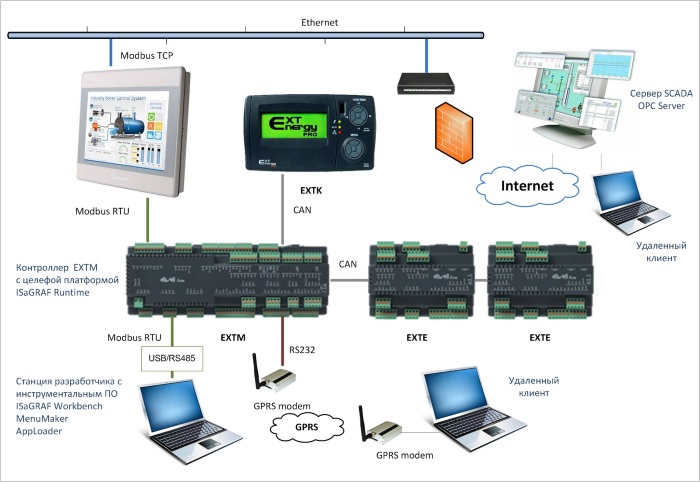

- На основе контроллеров EXTM
возможна автоматизация как
локальных, так и распределенных
систем. До 32 контроллеров серии
Energy XT PRO могут объединяться в сеть
через интерфейс RS485/Modbus RTU (один —
ведущий, остальные — ведомые). В
сети может быть одна системная
клавиатура и до 32 локальных.
Ведущий контроллер сети может
подключаться через порт RS232 к
системе локального мониторинга, а
через модем - к системе удаленного
мониторинга.
- В качестве среды разработки приложений для контроллеров EXT PRO используется ПО системы
ISaGRAF 3.55, которая поддерживает 5 языков программирования (ST, IL, LD, FBD, SFC) стандарта IEC 61131-3 для программирования PLC, а также дополнительный язык FC.
- Компания Eliwell разработала ряд программ для работы с контроллерами серии Energy XT PRO. Так, среда
ISaGRAF дополняется тремя утилитами фирмы Eliwell: TabMaker, GlossLoader и AppCreator. С помощью утилиты TabMaker создается таблица параметров контроллера, для которых указывается адрес Modbus и специальное описание. С помощью утилиты GlossLoader глоссарии (описания к меню) можно присоединять к файлу меню для дальнейшего его использования. Утилита AppCreator создает файл, который содержит в себе готовый проект. Его можно загрузить в контроллер с помощью программы Apploader.
- Кроме ISaGRAF возможна поставка утилит Apploader, ParamManager, MenuMaker и TextLoader. Две последних — бесплатны. С помощью ParamManager можно изменять параметры непосредственно в контроллере. Утилита MenuMaker предназначена для создания меню клавиатуры, а TextLoader — для загрузки меню в клавиатуру.
- Контроллеры серии Energy XT PRO
применяются ведущими
производителями оборудования HVACR
и позволяют реализовать сложные
задачи мониторинга и управления
для таких объектов как:
- теплопункты
- котельные
- насосные станции
- приточно-вытяжные установки
вентиляции и кондиционирования
воздуха
- чиллеры
- системы энергоучета
- системы управления освещением
- системы диспетчеризации
зданий и городского
коммунального хозяйства
|
| |
 |
|
|
|
|
|
|
|
|
|
|
|
|
