LKH Hospital Steyr, Австрия

• NETx BMS Platform

• NETx MP Server

• NETx BMS Server

• NETx OPC Server

• NETX Voyager 5.0

• NETx Touch

• NETx MaRS

• NETx Shutter Control

• NETx OPC Bridge

NETx BMS Platform

Современные системы автоматизации зданий представляют собой распределенные системы, в которых функциональные возможности управления распределены по сети. Из-за различных требований этих систем, нет единой технологии, которая могла бы использоваться для удовлетворения всех потребностей. В результате, системы автоматизации зданий чрезвычайно разнородны, где используется множество различных сетевых технологий и стандартов связи.
Цель платформы NETx BMS - решить эту проблему, которая возникает при использовании разнородных систем автоматизации зданий. Платформа NETx BMS, расположенная на уровне управления, способна собирать данные и информацию из системы автоматизации зданий с использованием различных технологий, протоколов и систем.

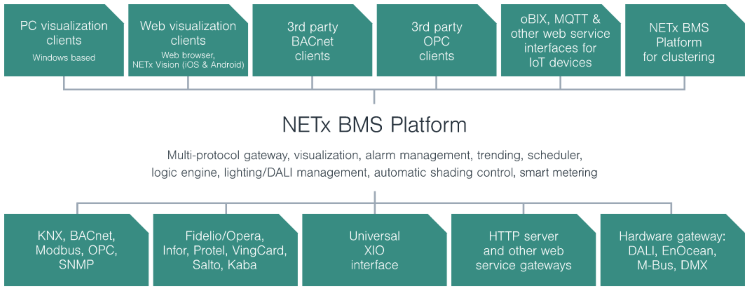

Платформа NETx BMS поддерживает различные открытые протоколы и стандарты, такие как KNX, BACnet, Modbus, SNMP, OPC, oBIX и другие. Кроме того, поддерживаются специальные прикладные технологии, такие как системы управления гостиницей (Fidelio / Opera, Protel), а также различные системы дверных замков (VingCard, Salto, Kaba). Очевидно, что обеспечивается интеграция HTTP-шлюзов или других веб-сервисов для взаимодействия с Интернетом вещей (IoT). Кроме того, благодаря гибкой и модульной конструкции платформы NETx BMS, возможна интеграция интерфейсов с другими технологиями полевой шины, которые недоступны в текущей версии.

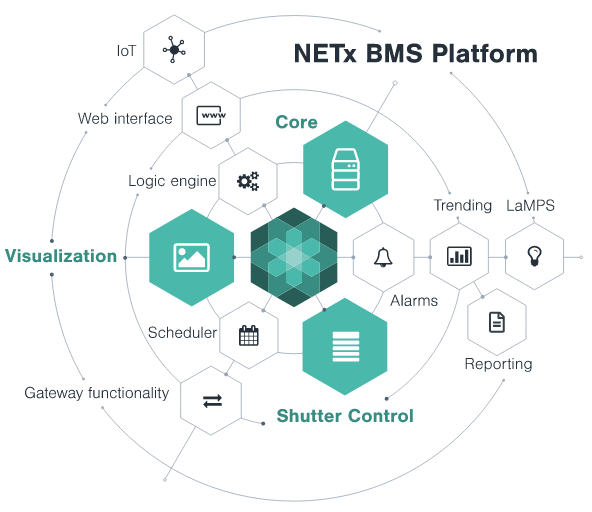

Интегрированные устройства и их точки данных управляются в единой информационной модели, в которой данные представлены прозрачным, независимым от технологии способом. Благодаря этой единой информационной модели и глобальному представлению на уровне управления системой автоматизации здания платформа NETx BMS способна обеспечить и реализовать различные функции управления зданием:


Кроме того, доступны расширенные функции для конкретных случаев использования:

NETx BMS Platform основана на открытых и стандартизированных протоколах и технологиях. Поэтому она также предоставляет открытый интерфейс для сторонних клиентов и приложений, таких как OPC, BACnet, oBIX и других протоколов веб-служб.

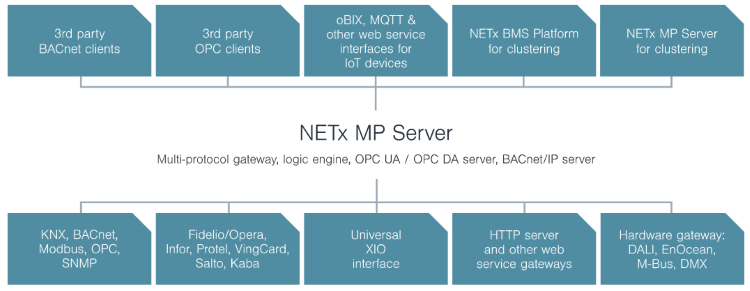

NETx MP Server

20.000 точек данных, 1x20 шлюзов

The NETxKNX OPC Server управляет освещением и контролем энергии.

Система энергоменеджмента NETxLAB MaRS

НСК ОЛИМПИЙСКИЙ, Киев

Система управления освещением,

6 000 светильников,

IP шлюзы и контроллеры ABB,

NETxKNX OPC Server 3.5 IP / UnifiedDriver, 20 IP шлюзов,

Система диспетчеризации NETxLAB Voyager 4.1, Voyager Professional

Интегратор - ДИСС ЭЛЕКТРИК

NETx BMS Server

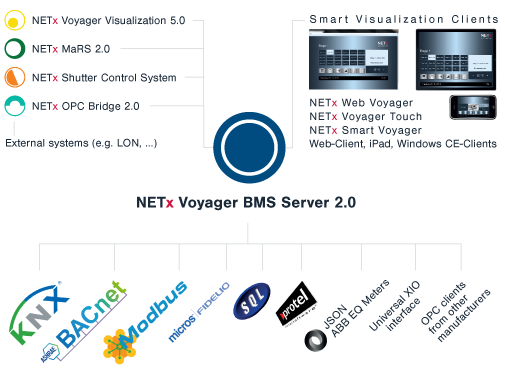

NETx BMS Server - система централизованного управления зданиями. Система состоит из сервера NETx BMS который способен обмениваться данными с системами автоматизации зданий, такими как KNX, BACnet и Modbus. Для визуализации могут быть интегрированы так называемые Smart-клиенты (веб-клиент, IPhone, IPad, Android и Windows CE-клиентов). Может быть подключено любое количество OPC  клиентов, например, система визуализации NETx Voyager 5.0. Используя специальные решения, например систему измерения и отчетности NETx MaRS 2.0 или NETx Shutter Control для управления жалюзи, мы предоставляем вам профессиональную систему все-в-одном. Редактор NETx SmartVoyager, который используется для разработки визуализации для  смарт-клиентов,  входит в NETx BMS Server бесплатно.

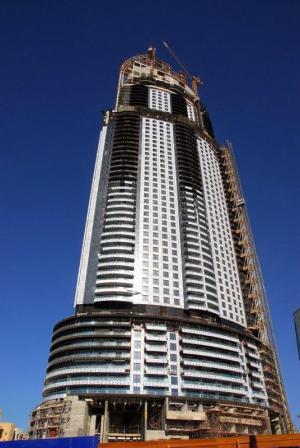

Lake Hotel – Дубай, ОАЭ

36.000 точек данных, 2x20 шлюзов

Управление освещением и кондиционированием воздуха через NETxKNX OPC Server

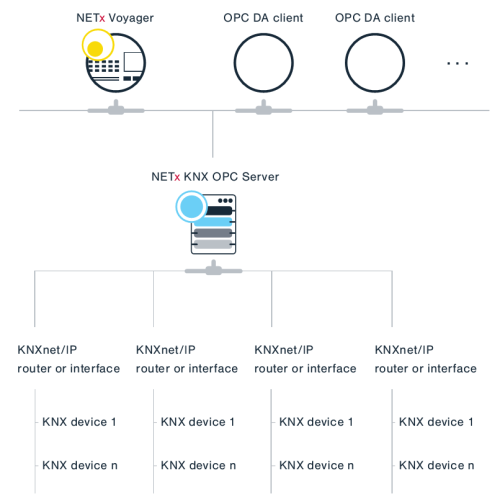

Коммуникационное программное обеспечение NETx KNX OPC Server работает на основе стандарте OPC Data Access 2.0. Система включает OPC клиент и  позволяет контролировать как параметры систем с KNX, так и служит мостом с другими системами автоматизации зданий на основе интерфейса OPC.

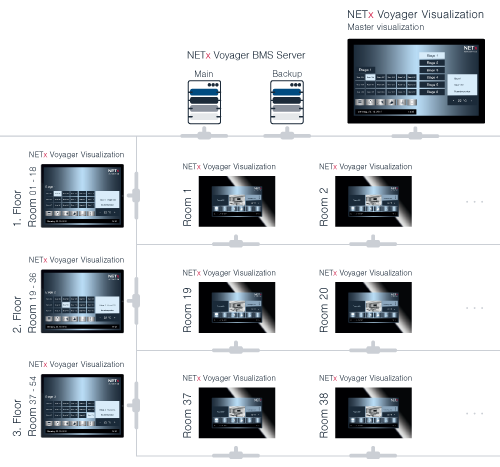

NETX Voyager 5.0 является программным обеспечением, которое позволяет создавать профессиональные системы визуализации и диспетчеризации в простой и быстрый способ на основе технологии "drag&drop" без программирования на языках низкого уровня.

Штаб-квартира Samsung – Сеул, Южная Корея

15.000 точек данных, 1x20 шлюзов

Управление освещением всего здания через NETxKNX OPC Server

ПО NETx Touch обеспечивает визуализацию оборудования зданий и и управление через мобильные устройства с сенсорными экранами. NETx Touch используется в сочетании с NETx BMS Server. Работает на устройствах с Android и iOS.

NETX MaRS - современная и удобный система измерения и системы отчетности, которая используется для получения, анализа, обработки и отображения значений потребления от интеллектуальных счетчиков. Кроме того, на основе значений и заданной структуры затрат может быть рассчитана стоимость потребления ресурсов.

NETX MaRS позволяет централизованным и распределенным компаниям обеспечить сбора данных со смарт-счетчиков и других приборов учета. Значения потребления ресурсов, таких как электроэнергия, вода, воздух, газ или пар постоянно собираются вместе с дополнительными данными учета и мета-информацией. На основе результатов измерения значений потребления в разных зонах, то можно снизить эксплуатационные расходы на постоянной основе. Кроме того, обширная база данных доступна для дальнейшего использования в биллинговых системах.

NETx Shutter Control  представляет собой автоматическую систему затенения, которая управляет на основе данных о текущем сезоне, погоде, положении солнца, расположение и 3D геометрии здания. Это специальное решение, которое предназначено для больших зданий с различными группами автоматических внутренних или внешних солнцезащитных систем - жалюзи, штор, рафштор (нем. Raffstore) и др. устройств.

Входными параметры управления жалюзи являются сигналы датчиков метеостанции. Все остальные команды управления и входов, такие как тревога "ветер", режим обслуживания, и ручное/автоматическое управления обеспечиваются системой управления жалюзи. Система NETx Shutter Control специально разработано для больших офисных зданий. Тысячи жалюзи и штор можно контролировать и визуализировать централизовано. После того, как рассчитываются данные 3D-моделирования, которое учитывает движение солнца, а также затенение окружающих зданий это включается в стратегию управления.

ПО NETx OPC Bridge дает возможность для обеспечения взаимодействия между несколькими OPC серверами, используя OPC Data Access 2.0. Таким образом, он обеспечивает мост для обмена данными между системами. Мост может соединять до 100 OPC-серверов и гарантирует стабильную и надежную связь между связанными точками данных. Используя OPC Bridge, различные системы, такие как LON, Modbus, PROFIBUS и другие системы, которые обеспечивают обмен данными через OPC, могут быть интегрированы.

Модули расширения для серверов OPC и Voyager BMS обеспечивают возможность интеграции других систем:

• NETx Fidelio/Opera Hotel System
• NETx Protel Hotel System
• NETx SQL Database

• демо-версии ПО доступны по запросу / запросить ПО

• Системы контроля и управления на основе ПО NETxAutomation могут применяться как в малых зданиях (например, в квартирах, аппартаментах, частных домах) так и в крупных зданиях и комплексах зданий (отели, больницы, аэропорты, стадионы).

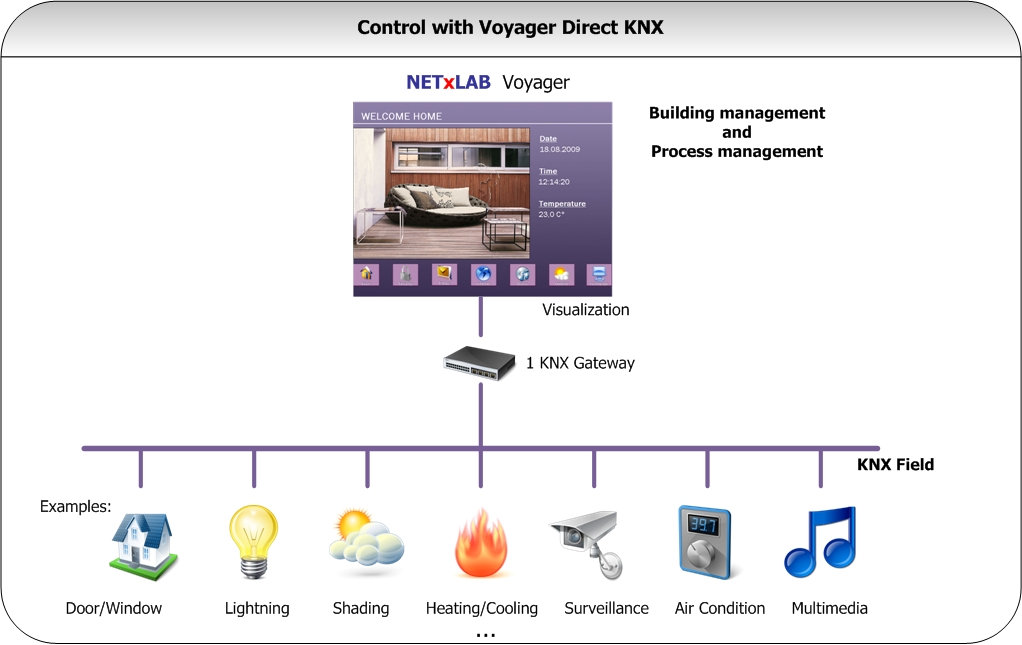

Пример системы для частного дома / увеличить

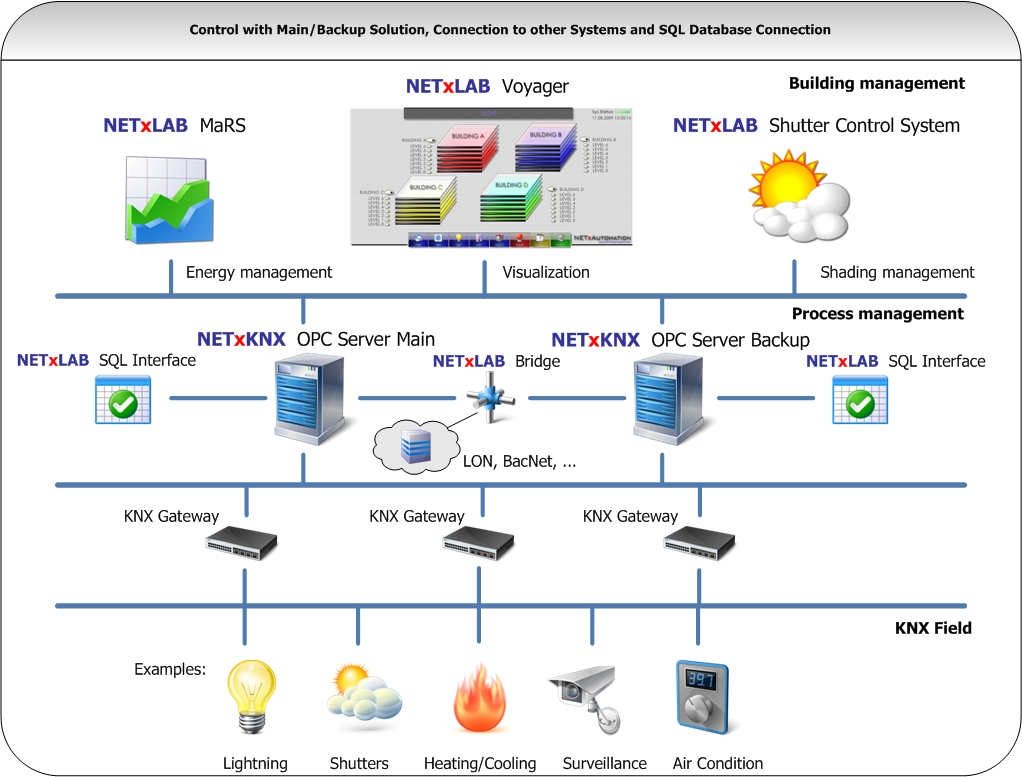

Пример системы для крупного здания / увеличить
