Проектирование системы
Модуль
Конфигурации и Проектирования (Definition)
Что такое модуль конфигурации и
проектирования?
Модуль Definition использует проектировщик системы, чтобы построить модель
процесса, называемую конфигурацией. Используя только инструменты и функциональные возможности, которые здесь присутствуют, можно построить полную SCADA систему без необходимости прибегнуть к другим программным инструментам за пределами модуля.
Имитация технологического процесса

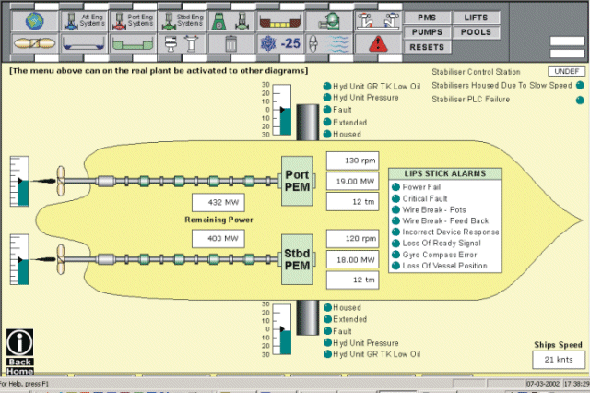

Основа конфигурации IGSS — диаграммы процессов. Диаграммы обычно организуются в различных областях, соответствующих отдельным подпроцессам завода.
Диаграмма процесса может быть построена поверх рисунка или Вы можете начать с пустой диаграммы и использовать встроенные средства для рисования, чтобы постепенно создать рисунок. Как только статические элементы рисунка расположены на месте, компоненты технологического процесса размещаются на своих соответствующих местах.
![](image/process_diagram.gif)
Создание компонента процесса
Компонент процесса создается, как объект IGSS. В
отличии от некоторых других системам SCADA, IGSS собирает все свойства, имеющие отношение к одному физическому компоненту, в одном объекте IGSS. Это означает, что один объект может содержать до восьми точек ввода/вывода или информационных блоков. В IGSS это называется "атомами". Как пример, объект Analog может включать следующие атомы: High Alarm, High Limit, Current Value, Set Point, Low Limit, Low Alarm, Alarm-In, Alarm-Out.

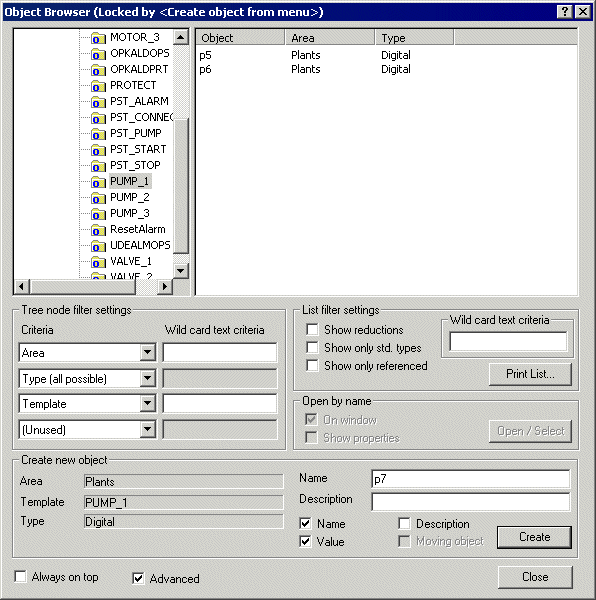

Когда вы создаете объект IGSS, Вы начинаете с выбора необходимого типа объекта (Analog, Digital, т.п.) или с выбора необходимого типа отображения (символ, прямоугольник, круг, т.п.). Следующий шаг — назвать объект и, на выбор, основать его на шаблоне. Это все сделано с многоцелевого "Object Browser". В этом примере, создается насос под названием "p7".
![](image/ObjectBrowser.gif)

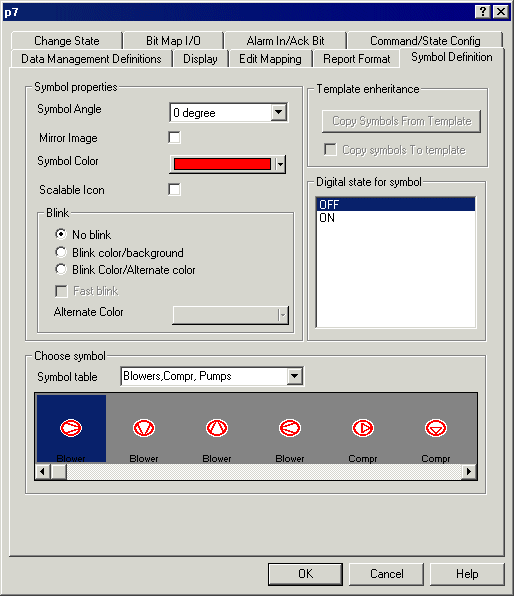

После нажатия на кнопку "Create", появляется диалоговое окно со свойствами объекта, позволяющее изменить все свойства объекта. Рисунок ниже демонстрирует закладку "Symbol Definition", где можно выбрать символ, цвет для каждого состояния, и т.п.
![](image/ObjectProperties.gif)
Как только все свойства правильны, после нажатия на кнопке OK символ объекта и имя появятся на диаграмме процесса. Теперь Вы можете перетащить символ на его правильную позицию.
Установка и запуск конфигурации
При создании конфигурации, проектировщик системы будет устанавливать ее время от времени, чтобы проверять, что процесс
проектирования идет в правильном русле. Тогда IGSS проверит все объекты и, если есть любые ошибки в конфигурации, проектировщик системы будет проводить процедуру их поиска. Когда конфигурация отлажена, она может
быть запущена в супервизорной программе.

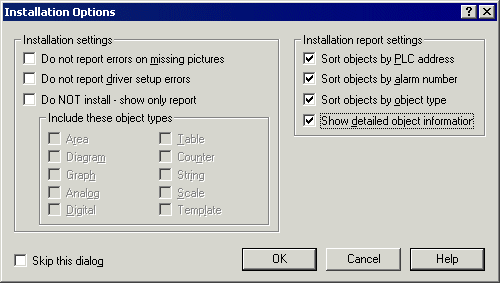

Рисунок ниже показывает диалоговое окно "Installation Options", где проектировщик системы определяет различные настройки и содержимое для детального отчета об установке.
![](image/InstallationOptions.gif)
Модуль проектирования предлагает
многие функции
Программа Definition имеет превосходные
функции, многие из которых подробно
описаны на сайте 7Т, некоторые из них
приведены ниже:
- Отдельные окна графиков или графики,
встроенные в диаграмму процесса
- Групповые объекты (логическое
группирование объектов, используемое
для создания и размножения подобных
диаграмм)
- Интегрированный редактор формата
отчетов
- Встроенный редактор Visual Basic for Applications
(VBA)
- Настраиваемое меню и набор
инструментов
|
