Диспетчеризация (Supervise) Наблюдение за технологическим процессом
(ТП) и управление
С точки зрения мониторинга и контроля самый главный модуль — это
модуль Supervise. На мнемосхемах непрерывно
отображаются изменения в
технологическом процессе. Это также означает, что операторам и персоналу завода даны инструменты для быстрого и эффективного обзора и вмешательства.
Список активных тревог всегда присутствует и может быть вызван тремя разными
способами: щелкая по его иконе на мнемосхеме, щелкая по его иконе на системной панели Windows и щелкая по минимизированному программному имени в строке состояния Windows. Список тревог обеспечивает мгновенный обзор общего числа активных тревог в ТП, по какой причине вызвана тревога, где размещен узел ТП, который находится в состоянии тревоги, даты и времени возникновения тревоги и многое, многое другое. Для подтверждения тревоги нужен простой щелок мыши и оператор, распознавший тревогу, будет зарегистрирован.
Из меню Graph в Supervise оператор легко может получить доступ к графикам и трендам компонентов ТП. Эти графики либо предопределены разработчиком системы, либо сгенерированы «на лету» оператором. Интервалы времени также определены либо пользователем, либо оператором для того, чтобы знать, с какого момента времени показывать трендовую кривую.

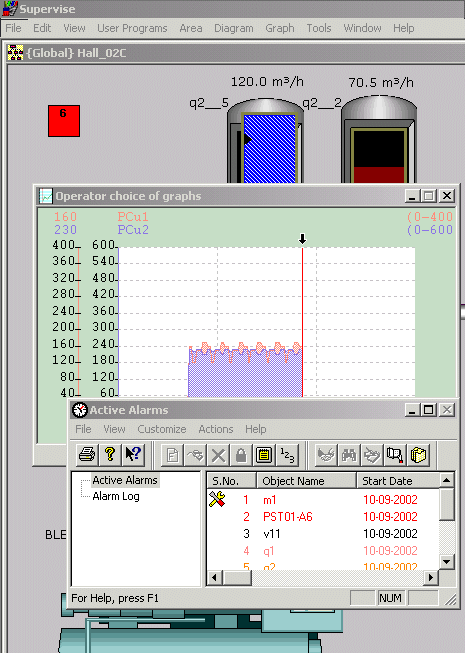

Модуль Supervise с открытым списком активных тревог и
графиками
Генерирование отчетов — это также составляющая часть модуля Supervise. В меню User Programs оператор сам может сгенерировать два вида стандартных отчетов, входящих в состав системы IGSS — это Snapshot (Мгновенный отчет) и Periodical (Периодический отчет). Их сразу можно просмотреть на экране или вывести на печать.
Переключение мнемосхем
Если необходимо переключиться между несколькими мнемосхемами ТП, то в меню Diagram легко находится и выбирается необходимая мнемосхема. Альтернативно, проектировщик системы может включать кнопку непосредственно на мнемосхеме или диаграмме, при нажатии на которой переносит на требуемую мнемосхему или диаграмму.
Каждый этап ТП на отдельном экране
Метод обзора Supervise может также быть показан с помощью нескольких мониторов, если требуется. Это практично в ситуациях,
когда технологический процесс необходимо показать на нескольких экранах, отражающих отдельные фазы в процессе.
|
