WEB
возможности
Использование ActiveX для Web доступа
- Необходим Terminal Server с соответствующим
количеством клиентских лицензий
- Необходимо установить IGSS на
компьютере с Terminal Server
- Клиент должен иметь браузер,
поддерживающий ActiveX

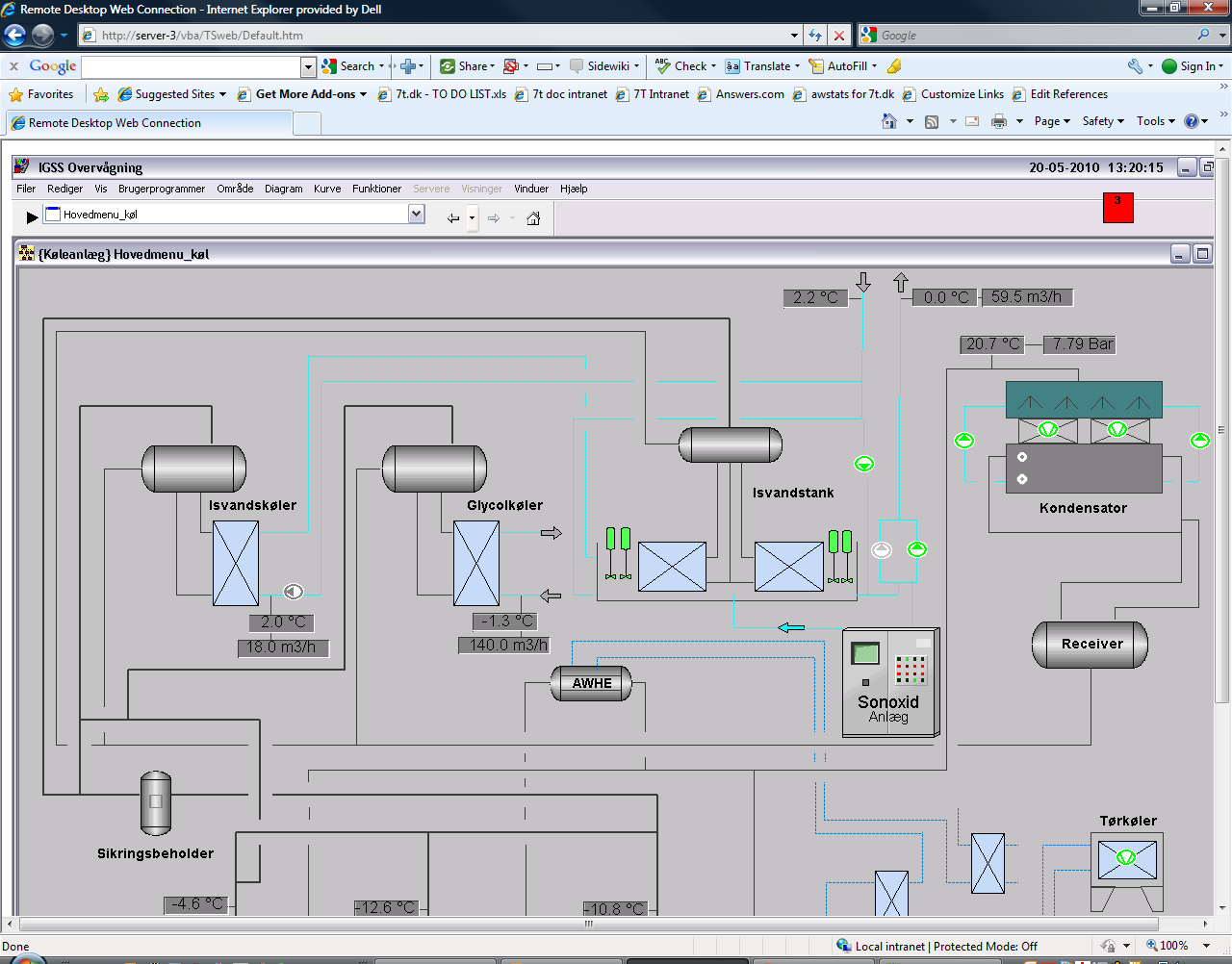

Пример работы IGSS в окне веб-браузера
подробнее...

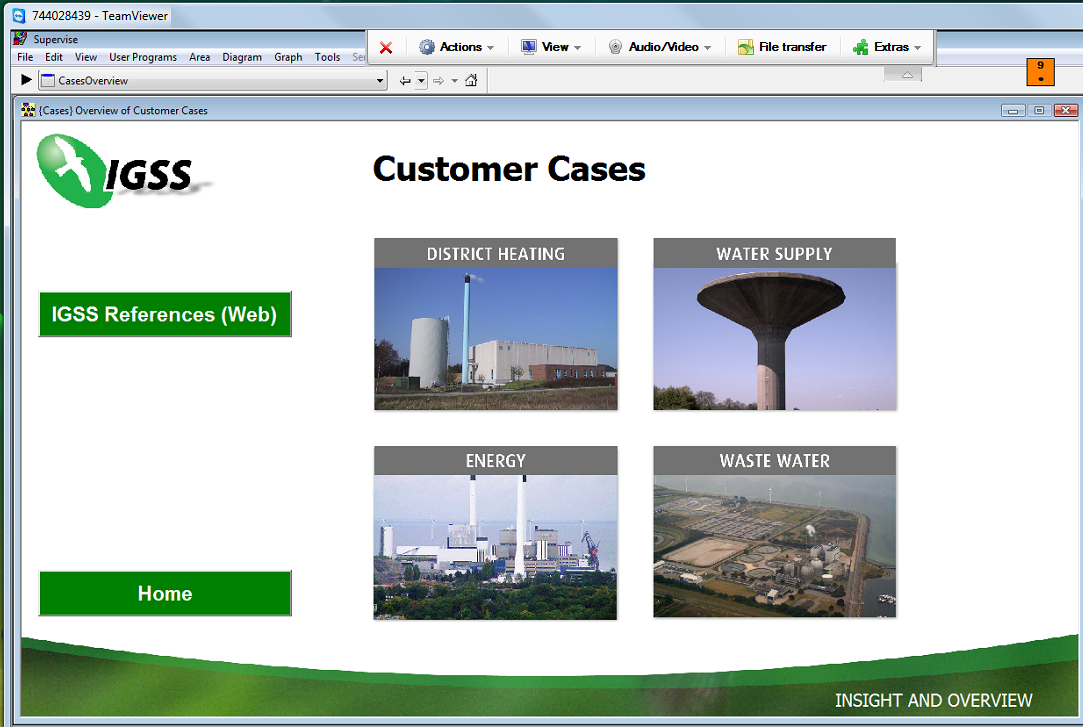

Решение для удаленного доступа
На станции оператора на производстве должна быть установлена серверная версия программного обеспечения для удаленного доступа,
например, TeamViewer, LogMeIn, GoToMyPC.
У клиента должен быть установлен веб-браузе
подробнее...
Отображение текущих данных IGSS на
веб-странице
Если Вы хотите в реальном времени отображать данные
SCADA IGSS на веб-страницах, то для этого существует простое решение. Вы можете легко подключиться к Серверу IGSS и получать данные IGSS в реальном времени. Ниже приведено несколько таких примеров, воплощенных на практике.
Пример 1: Использование Веб-сервера Cassini и Adobe Flash
Постановка задачи
Датская компания системный-интегратор, YIT A/S, является экспертом в области теплоснабжения. Отопление на солнечной энергии становиться все более и более популярным в Дании. Число частных и общественных станций отопления на солнечной энергии превышает 30,000. Солнечная энергия эффективно используется на станциях отопления. Именно в этой отрасли YIT получила задачу визуализации. Компании было предложено разработать веб-страницу, отображающую текущие и архивные данные по солнечному отоплению с различных станций.
Пример решения

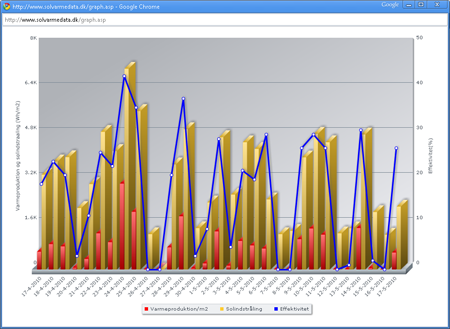

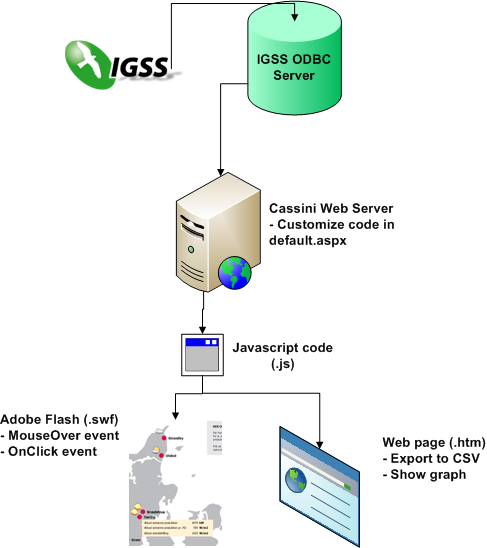

Компания YIT решила настроить базовую страницу Веб Сервера Cassini таким образом, чтобы она воспринимала синтаксис IGSS. Это позволило получать в реальном времени данные из ODBC Сервера IGSS с помощью Java Скрипта. После этого данные могут отображаться в любой требуемой форме. В качестве обзорного элемента, компания YIT решила использовать, выполненную в Adobe Flash карту Дании. Нажатие на красные точки (солнечные станции) выводит страницы архивных данных в формате HTML. Принцип решения указан ниже.
подробнее...
Пример 2: Использование SQL Сервер и ASP
Постановка задачи
Компании Raftakn, системному-интегратору из Исландии,
было необходимо обеспечить круглосуточный веб-мониторинг станции централизованного
горячего водоснабжения в Исландии.
Решение
Компания Raftakn решила организовать передачу данных из ODBC Сервера

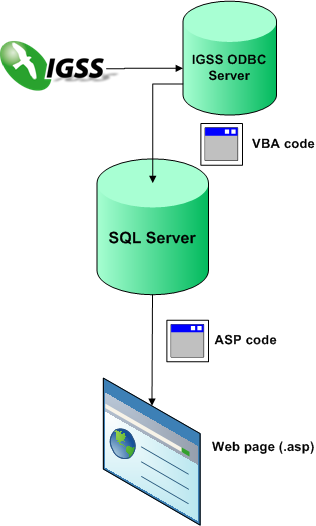

SCADA системы IGSS в SQL Сервер. Используя ASP код, компания получает данные из SQL Сервера и отображает их в реальном времени на веб-странице. Следующая иллюстрация демонстрирует принцип выбранного решения.
Результат
Операторы, руководители предприятия и другие сотрудники могут теперь просматривать значения
параметров предприятия горячего водоснабжения
в стандартном веб-браузере по ссылке: http://www.hef.is/default.asp?sida=igssdata.asp,
в первую очередь расход, температуру воды, скорость и направление ветра.

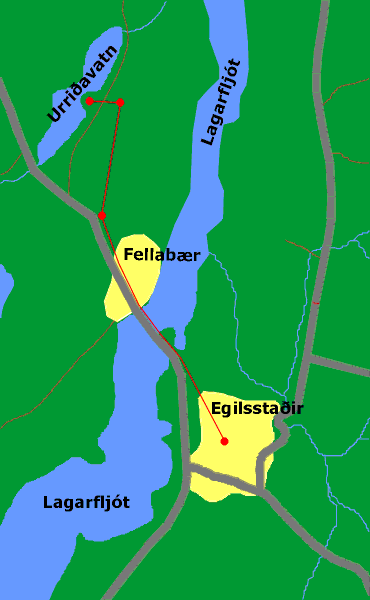

На рисунке показана река, протекающая между двух небольших городов Fellabær и Egilsstadir.
Красной линией отмечена труба с горячей водой из Urridavatn, где
вода температурой 75 градусов Цельсия
добывается с глубины около 1000 метров.
подробнее...
|
