Пример использования
SCADA IGSS для системы управления на основе
контроллеров Siemens S7-300
1. Подключение
Для создания системы SCADA используется следующее оборудование и
программное обеспечение:
 |
 |
| Рисунок 1 – контроллер
Siemens S7-300 |
Рисунок 2 – сетевой
интерфейс Siemens CP 343-1 Lean |
Перед тем как приступить к установке и настройке программного обеспечения
необходимо выполнить подключение оборудования по схеме, приведенной на
рис. 3.

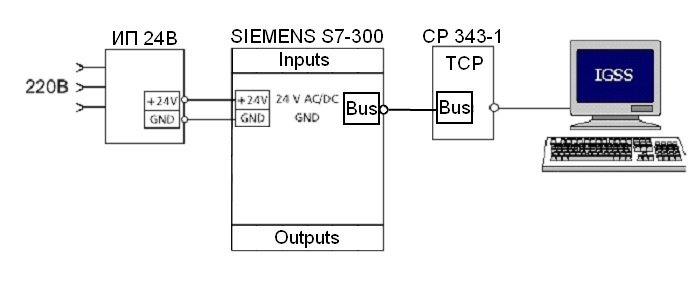

Рисунок 3 – Схема подключения оборудования
После подключения контроллера S7-300 к источнику питания, организуйте его
соединение с ПК при помощи сетевого модуля CP 343-1 Lean по сети Ethernet
. Установите необходимое программное обеспечение (IGSS 9.0 FREE50, Siemens
STEP7 v5.5) на компьютер.
2. Настройка в среде Siemens STEP7 v5.5
Перед началом работы со SCADA системой IGSS необходимо выполнить
предварительную настройку контроллера и модуля сетевого интерфейса Siemens
для организации обмена данными между оборудованием и программным
обеспечением. Для это необходимо открыть модуль конфигурирования - HW
config (см. рис. 4) в программном пакете STEP 7 v5.5 и собрать
конфигурацию Блок Питания – Контроллер – Сетевой модуль, не забыв
назначить при этом IP адрес сетевому модулю.
 |

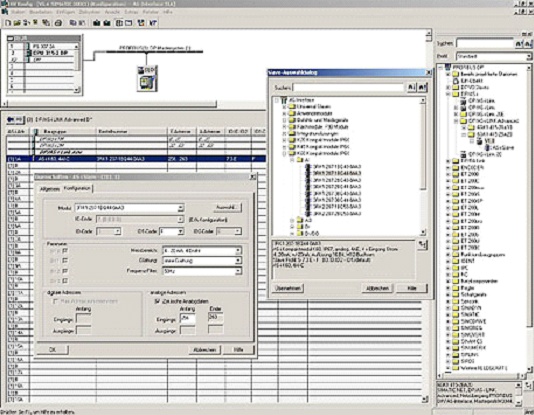

Рисунок 4 – Модуль конфигурирования оборудования HW-config пакета STEP 7.
3. Настройка и запуск IGSS
Запустите программу IGSS Мастер. Перейдите в Режим Разработки, откройте
заранее сохраненный на локальном диске демо-проект IGSS-Siemens.elm. Перед
запуском проекта необходимо указать путь к папке с отчетами проекта. Для
этого откройте модуль Настройка Конфигурации (System Configuration) из
окна IGSS Мастер, перейдите на вкладку Configuration и в окне Report
Folder укажите путь к папке отчетов проекта на локальном диске (например D:\TestProjects\IGSS-Siemens\IGSS-Siemens.R\).
Кроме того, на вкладке Node 1, в поле Remote IP Address нужно указать IP
адрес контроллера (рис .6). Теперь можно выбрать опцию Save and Exit из
меню File и перейти к работе с готовым демо-проектом.
 |

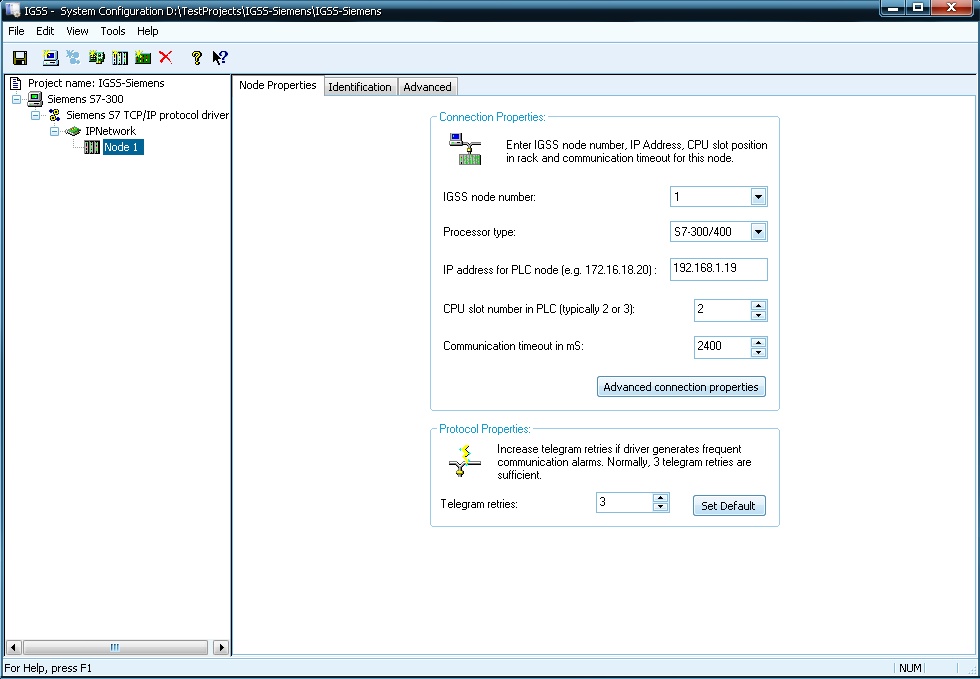

Рисунок 5 – Окно System Configuration
Запуск готового демо-проекта Siemens-IGSS.elm осуществляется из окна
модуля Мастер, нажатием кнопки Start (Старт). Откроется окно модуля
исполнения Supervise с готовым демо-проектом (рис. 6).

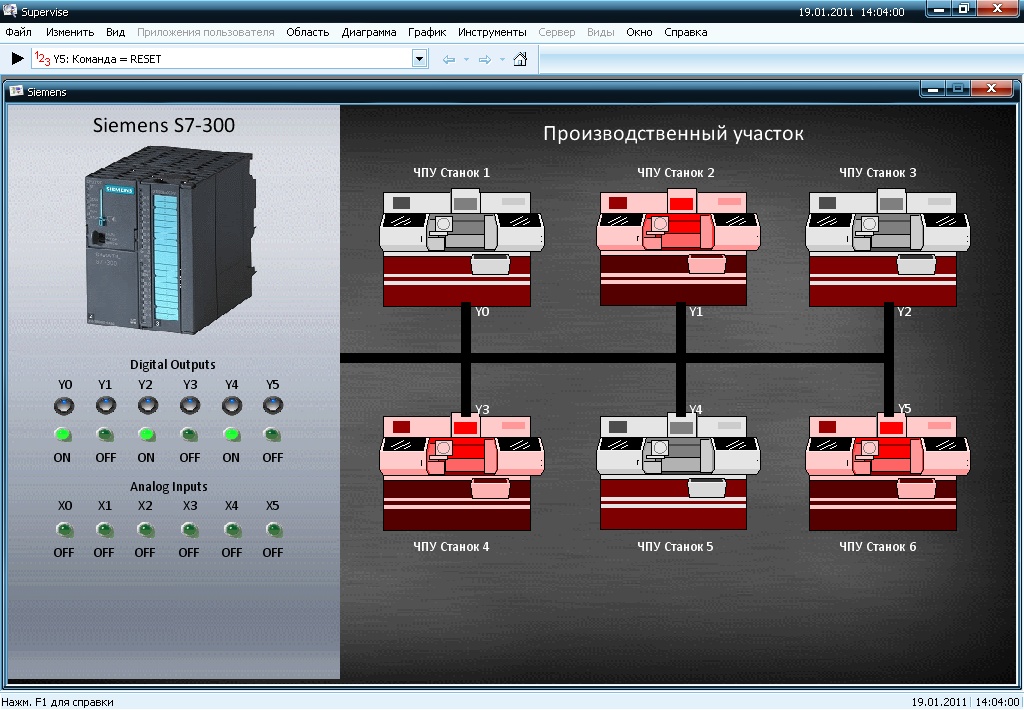

Рисунок 6 – Окно демо-проекта IGSS
Демо-проект отображает состояние дискретных Входов и Выходов контроллера
Siemens S7-300, а также позволяет управлять объектами мнемосхемы,
привязанными к выходам устройства.
Двойным щелчком левой клавиши мыши по любому из объектов мнемосхемы, можно
вызвать окно с параметрами. На вкладке Бит. Карта (Edit Mapping) можно
просмотреть привязку тэгов данных контроллера к объектам IGSS мнемосхемы
(рис. 7).

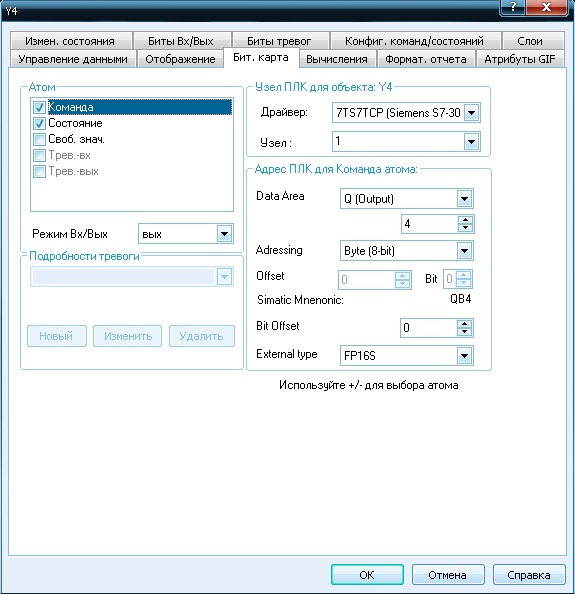

Рисунок 7 – Окно привязки тэгов данных в системе IGSS
Для самостоятельного изменения и привязки тэгов данных, изменения
конфигурации проекта, создания графиков и новых мнемосхем используется
модуль разработчика Definition, доступный для вызова из окна модуля IGSS
Мастер.
Демо проект позволяет протестировать визуализацию и управление состоянием
контроллера Siemens S7-300 с помощью управляющих элементов мнемосхемы в
SCADA системе IGSS.
|
