Архитектура системы
Объекты в IGSS
Введение
Перед тем, как вы приобретете систему IGSS,
вам необходимо определиться с требуемым
масштабом системы. Вы должны решить,
сколько IGSS объектов Вам необходимо.
Данный раздел объясняет, что такое
объект IGSS и как вычисляется число
объектов в конфигурации IGSS.
Что такое объект IGSS?
Объект IGSS обычно представляет
физический компонент в процессе. Это
может быть насос, клапан, двигатель,
уровнемер, расходомер и т.п. Рядом с
этими физическими компонентами, IGSS
также имеет ряд внутренних объектных
типов. Более подробно об этом описано
ниже.
В отличии от других систем SCADA, IGSS собирает все свойства,
имеющие отношение к одному физическому
компоненту в одном объекте IGSS. Это
означает, что один объект может
содержать до восьми точек ввода/вывода
или тэгов данных (информационных блоков).
В IGSS это называется "атомами". Как
пример, объект Analog может включать
следующие атомы: High Alarm, High Limit, Current Value, Set
Point, Low Limit, Low Alarm, Alarm-In, Alarm-Out.
Типы объектов IGSS
|
Тип объекта
|
Описание
|
Пример
|
|
Analog
(Аналоговый)
|
Аналоговый объект используется для компонентов процессов, которые могут принять любое значение в пределах диапазона измерений.
|
Уровнемер,
расходомер, температурный датчик.
|
|
Area
(Область)
|
Area
— набор диаграмм,
графов и других объектов IGSS. Области
используются для разделения
конфигурации IGSS на логические части.
Это может быть индивидуальным
подпроцессом в производственной линии.
|
Одна область, назначенная
за подпроцесс: "Сырье",
"Распаковка", "Сборочный
конвейер", "Упаковка", "Распределение".
|
|
Counter
(Счетчик)
|
Объект Counter может принимает
любое значение вплоть до
определенного максимального значения. Counter может быть
переустановлен оператором или
установлен в предварительно
заданное значение.
|
Счетчик часов, счетчик
минут, счетчик секунд. Регистратор
пуска/останова. Число оборотов за
минуту.
|
|
Diagram
(Диаграмма)
|
Diagram
— диаграмма является графическим изображением
для выбранного наблюдаемого процесса. Оператор
наблюдает и контролирует
компоненты процесса через
диаграмму.
|
"Сборочный конвейер 1",
"Сборочный конвейер 2", "Сборочный
конвейер 3".
|
|
Digital
(Цифровой)
|
Объект Digital используется
для компонентов процессов, которые
могут принять ограниченный ряд
состояний и команд.
|
Клапан, насос, двигатель.
|
|
Graph
(График)
|
Graph
— диаграмма, которая показывает
значения или состояния до десяти
объектов IGSS. Источником
данных могут быть также
зарегистрированные или
предварительно обработанные данные.
|
Датчики температуры,
уровнемеры, расходомеры.
|
|
Scaling
(Масштабирование)
|
Объект Scaling проецирует один
набор значений на другой набор
значений. Это обычно используется,
чтобы преобразовать один набор
значений, полученных от PLC
в удобный набор значений, которые
оператор соотносит с наблюдаемым
процессом.
|
Градусы по Фаренгейту к
градусам по Цельсию.
|
|
String
(Строка)
|
Объект String - это текстовое сообщение, которое
соответствует
контролируемому процессу.
|
"Процесс очистки в
прогрессе".
|
|
Table
(Таблица)
|
Объект Table — набор до
десяти аналоговых измерений,
которые имеют одинаковый ряд
измерения и пределы тревог.
|
Измерение температур (T1, T2, T3, T4, T5, T6, T7, T8, T9, T10).
|
Определение объекта в IGSS
Создание объекта в IGSS очень простое.
Сначала Вы определяете, как

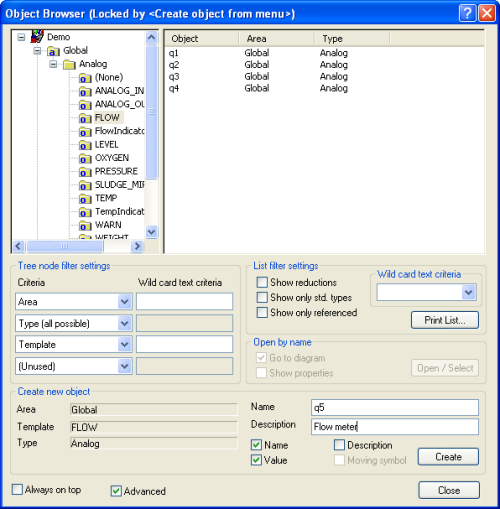

объект появится на диаграмме. В примере
ниже мы определяем объект типа Analog (расходомер),
как показано на рисунке. Первый
диалог позволяет Вам назвать и описать
новый объект.

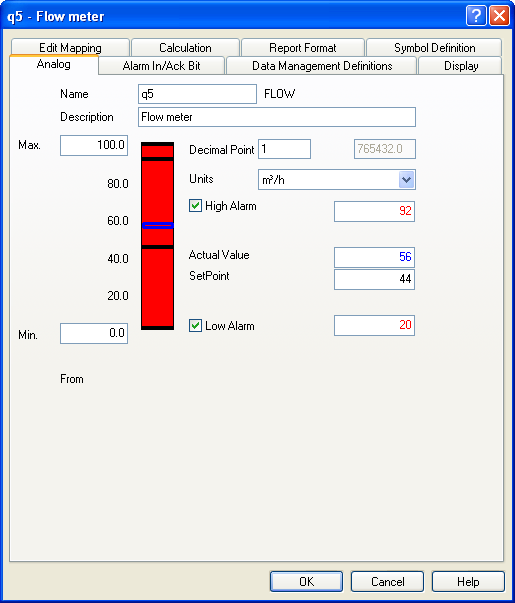

Щелчок на кнопке "Create" приводит Вас
к диалоговому окну со свойствами
объекта. Он включает в себя управление
данными, настройки видимости и входов/выходов.
Встроенные объекты системы
Когда вы создаете новую конфигурацию IGSS,
ряд встроенных внутренних объектов
включаются для вашего удобства. Эти
объекты обеспечивают основную
функциональность в системе, например:
 Способность создания динамичных
графов в процессе наблюдения.
Способность защитить объекты IGSS
против несанкционированного доступа.
Автоматический контроль свободной
памяти диска.
Автоматический контроль соединения PLC
драйвера.
Встроенных системных объектов около
десяти и они, конечно, включены в общее
число объектов в конфигурации.
Вычисление количества объектов в
конфигурации IGSS
Количество объектов вычисляется, как указано
ниже:
Один объект для каждого созданного
шаблона
Один объект учитывается, если Вы
именуете состояния или команды в
цифровом шаблоне (если шаблон включает
более чем 25 состояний/команд,
учитываются уже два объекта)
Один объект подсчитывается каждый раз,
когда Вы используете действительные
команды в цифровом шаблоне
Один объект учитывается, если Вы
определяете глобальные функциональные
клавиши
Один объект учитывается
за каждую
диаграмму, если Вы определяете
функциональные клавиши

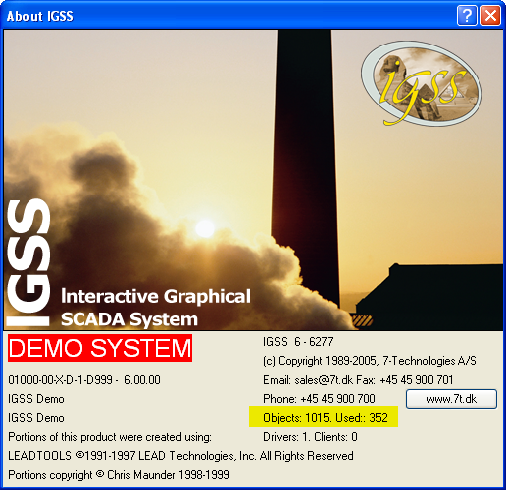

Вы можете всегда видеть число объектов,
которые вы приобрели и число объектов,
используемых в настоящее время в
конфигурации. Просто выберите "Help About".
|
